一、工作原理

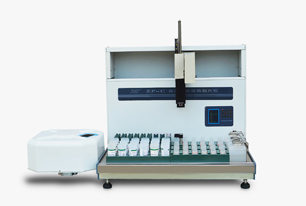

ZP-C全自動液基薄層細胞制片機是機電一體化設備。利用自動化控制技術實現機械手的靈活運動，采用密度離心技術、自然沉降技術、電荷捕獲技術、細胞滴染技術，實現了標本處理、轉移、沉降、染色全自動一次完成。
密度離心：標本在ZP-C全自動液基薄層細胞制片染色系統上進行自動離心，離心過程由機械手自動選擇抓取標本，無需人工操作和另配離心機。
自然沉降：ZP-C制片染色系統采用細胞自然沉降法，由于病變細胞比正常細胞比重大，沉降速度快于正常細胞，能先沉降到玻片上，被玻片上大量的電荷層優先捕獲，利用這一特性能最大限度的收集病變細胞，提高陽性檢出率。
電荷捕獲：載玻片經特殊高分子材料處理，使玻片表層富集大量正電荷，形成一層致密的電荷涂層，能夠快速、有效地捕獲帶負電荷的細胞，形成穩固的結合，使細胞捕獲量達到每片5000-50000個，并能有效防止脫片和白片。
自動染片：ZP-C制片染色系統利用機械手進行全自動滴染，每個標本都對應一個專用吸管，并有染色專用吸管，機械手自動抓取對應吸管處理標本，自動控制染色液體位置，機器手自動定量注入和排出染液，有效防止沉降和染色中的交叉污染，可快速進行巴氏染色。
二、工作流程
1、取樣：細胞采集，用一次性取材刷采集細胞，將采集到的細胞涮洗到保存液瓶內，擰上瓶蓋，填寫信息后送檢。保存液瓶內壁有特殊的梳狀齒結構，方便將取材刷的細胞涮洗到保存液瓶內。
2、自動制片：ZP-C是全自動的制片加染色儀器，操作者只需將保存液瓶、吸管、載玻片、沉降倉、濾網共5種耗材放入儀器對應的位置，檢查染色液足夠后即可啟動儀器運行。
3、封片閱片：經儀器自動制片后的載玻片，經封片后在顯微鏡下閱片出病理報告。故制片過程中無需人工前期處理和人工染色，工作流程簡單，制片過程無需人工干預，使得工作流程標準化。
一、技術參數
尺 寸 長=98cm 寬=50cm 高=64cm
重 量 約65KG
操作溫度 15-32℃
操作濕度 20%-90%
電源電壓 AC 220/240
電源頻率 47-63 HZ
功 率 MAX 600W
保 險 絲 250V/5A 2CM
制片效率 運行一次程序最大制片數18片，約86分鐘，其中染色約40分鐘
保存液的存放時間為一年，保存溫度為：15－32℃
標本保存時間為4周，保存溫度為：4－37℃
載玻片的有效期為一年，打開包裝后有效期為3個月（干燥條件下）
染色液的有效期為一年，打開包裝后有效期為3個月
ZP-C自動薄層細胞制片機裝箱單
序號 | 名稱 | 數量 | 備注 |
1 | ZP-C主機 | 1臺 |
|
2 | 附 機 | 1臺 |
|
3 | 廢液桶 | 1個 |
|
4 | 機 罩 | 1個 |
|
5 | 專用染色吸管 | 1盒 | 20個 |
6 | 托盤 | 1個 |
|
7 | 配件包 | 1個 |
|
8 | 使用說明書 | 1本 |
|
9 | 電源線 | 1根 |
|
10 | 漏 斗 | 1個 |
|
11 | 配重杯 | 1個 |
|
12 | 小毛刷 | 1個 |
|
13 | 密封圈 | 2個 |
|
14 | 合格證 | 1個 |
|
